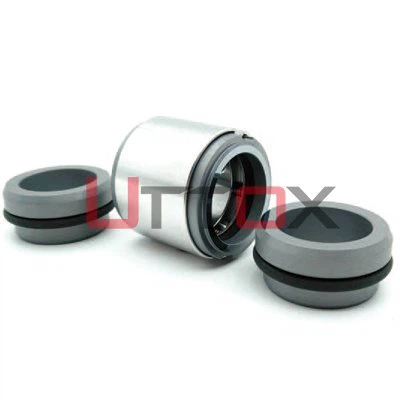

أي ما يعادل:

● إيجل بورجمان M74D

حدود التشغيل:

● درجة الحرارة: -20 درجة مئوية - 220 درجة مئوية

● الضغط ： ≤ 16 بار

● السرعة: ≤ 20 م / ث

● حجم رمح: 18mm -100mm

المواد:

● حلقات الختم: راتينج كربون ، كربون أنتيمون ، SIC ، SSIC ، كربيد التنجستن

● المطاط الصناعي: VITON ، EPDM ، NBR ، FFKM ، AFLAS

● الجزء المعدني: SS304 ، SS316 ، دوبلكس ، Hastelloy C.

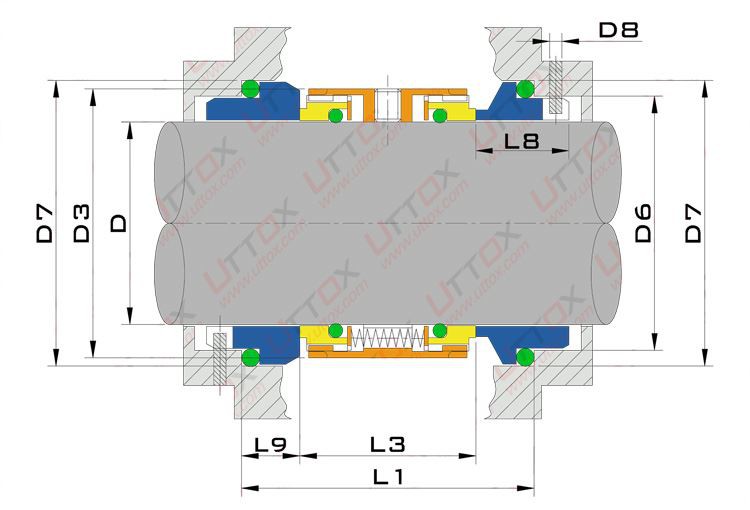

تجميع Dwg:

الأبعاد (مم)

d	d3	d6	d7	d8	l1	l3	l8	l9
18	33	27	33	3	61.0	38	19.5	11.5
20	35	29	35	3	61.0	38	19.5	11.5
22	37	31	37	3	61.0	38	19.5	11.5
24	39	33	39	3	61.0	38	19.5	11.5
25	40	34	40	3	61.0	38	19.5	11.5
28	43	37	43	3	62.0	39	19.5	11.5
30	45	39	45	3	62.0	39	19.5	11.5
32	47	42	48	3	62.0	39	19.5	11.5
33	48	42	48	3	62.0	39	19.5	11.5
35	50	44	50	3	62.0	39	19.5	11.5
38	55	49	56	4	69.0	41	22.0	14.0
40	57	51	58	4	70.0	42	22.0	14.0
43	60	54	61	4	70.0	42	22.0	14.0
45	62	56	63	4	70.0	42	22.0	14.0
48	65	59	66	4	70.0	42	22.0	14.0
50	67	62	70	4	73.0	43	23.0	15.0
53	70	65	73	4	73.0	43	23.0	15.0
55	72	67	75	4	73.0	43	23.0	15.0
58	79	70	78	4	86.0	56	23.0	15.0
60	81	72	80	4	86.0	56	23.0	15.0
63	84	75	83	4	85.0	55	23.0	15.0
65	86	77	85	4	85.0	55	23.0	15.0
68	89	81	90	4	91.0	55	26.0	18.0
70	91	83	92	4	92.0	56	26.0	18.0
75	99	88	97	4	92.0	56	26.0	18.0
80	104	95	105	4	92.5	56	26.2	18.2
85	109	100	110	4	92.5	56	26.2	18.2
90	114	105	115	4	92.5	56	26.2	18.2
95	119	110	120	4	90.5	56	25.2	17.2
100	124	115	125	4	90.5	56	25.2	17.2

مقدمة ذات صلة

متطلبات الختم الميكانيكي لدقة الماكينة (خذ الأختام الميكانيكية للمضخات كمثال)

(1) لا يتجاوز الحد الأقصى لتحمل الجريان الشعاعي للعمود (أو الجلبة) حيث تم تركيب الختم الميكانيكي 0.04 0.06 مم.

(2) لا تتجاوز الحركة المحورية للدوار 0.3 مم.

(3) تحمل نهاية التمركز المواجهة لعمود (أو جلبة) سطح تجويف الختم وغطاء نهاية الختم لا يزيد عن 0.04 0.06 مم.

تأكيد الأختام

(1) تأكد مما إذا كان الختم المركب متوافقًا مع النموذج المطلوب.

(2) تحقق بعناية من رسم التجميع النهائي قبل التثبيت ، وتحقق مما إذا كان عدد الأجزاء مكتملًا.

(3) يتم تشغيل الختم الميكانيكي بواسطة زنبرك موازٍ. يمكن تقسيم الزنبرك إلى دوران يمين ويسار ، والذي يجب تحديده وفقًا لاتجاه دوران العمود.
